Introduzione
Nel nostro moderno mondo iper-connesso, la trasmissione di dati ad alta-velocità e le reti di comunicazione-chiare sono spesso date completamente per scontate sia dai consumatori che dalle aziende. Dietro ogni trasmissione televisiva ad alta-definizione, connessione Internet a banda larga residenziale, stazione base cellulare e sistema radio wireless professionale si nasconde una sofisticata infrastruttura fisica che rende possibile una comunicazione senza interruzioni. Tra i componenti più duraturi, affidabili e critici di questa infrastruttura globale c'è il cavo coassiale. Per molti decenni, questo tipo specializzato di linea di trasmissione elettrica è servito come mezzo fondamentale per spostare i segnali in radiofrequenza (RF) in modo sicuro, efficiente e affidabile da un componente dell'apparecchiatura elettronica a un altro.
Nonostante la rapida e diffusa crescita della fibra ottica e delle comunicazioni wireless in molti settori, il cavo coassiale rimane assolutamente indispensabile in uno spettro notevolmente ampio di applicazioni di elettronica di consumo, produzione industriale, ingegneria aerospaziale e telecomunicazioni. Il suo esclusivo design geometrico concentrico gli consente di contenere con successo i campi elettromagnetici, proteggere le trasmissioni di dati interne da forti rumori esterni e mantenere una solida integrità del segnale su distanze operative significative. Questa guida completa esplora i concetti fondamentali dei cavi coassiali, analizzandone la complessa anatomia interna, esaminando la fisica fondamentale della trasmissione del segnale RF, valutando diversi standard di impedenza e varianti di cavo ed esaminando i principali vantaggi e limiti operativi nell'ingegneria elettrica contemporanea.
1. Anatomia e struttura centrale di un cavo coassiale
Per comprendere veramente come un cavo coassiale raggiunge le sue capacità di trasmissione ad alte-prestazioni, è necessario esaminarne attentamente la struttura fisica e la composizione dei materiali. Il termine tecnico "coassiale" deriva dal fatto strutturale che tutti gli strati concentrici interni condividono un unico asse geometrico comune. Questo preciso allineamento concentrico è del tutto intenzionale, meticolosamente progettato per controllare i campi elettromagnetici circostanti e sopprimere completamente le interruzioni esterne. Un cavo coassiale standard è costituito da quattro strati concentrici primari, ciascuno progettato per eseguire una specifica funzione meccanica o elettrica all'interno dell'insieme della linea di trasmissione.
Al centro si trova il conduttore centrale, comunemente indicato come conduttore centrale. Questo elemento critico è generalmente realizzato in rame solido di elevata purezza, acciaio rivestito di rame-per una maggiore resistenza alla trazione o rame placcato in argento- e il suo compito principale è trasportare il segnale RF elettrico principale. Intorno a questo conduttore interno c'è l'isolante dielettrico, uno strato non-conduttivo solitamente costruito in polietilene solido o espanso o politetrafluoroetilene (PTFE). L'isolante dielettrico mantiene una spaziatura fisica precisa e costante tra il nucleo centrale e gli strati esterni, che è fondamentale per dettare l'impedenza elettrica e la velocità di propagazione del segnale del cavo.
Lo schermo metallico racchiude l'isolante dielettrico, che funge da barriera vitale assoluta contro il rumore ambientale e la perdita di segnale. Questo schermo è tipicamente costruito da una combinazione di foglio di alluminio e una rete fitta di fili di rame stagnato o nudo. La schermatura funge da conduttore secondario, completando il circuito elettrico intrappolando l'onda elettromagnetica all'interno del cavo e bloccando le interferenze elettromagnetiche esterne (EMI) e le interferenze in radiofrequenza (RFI). Infine, l'intero gruppo è alloggiato all'interno di un rivestimento protettivo esterno realizzato in polimeri durevoli come PVC, polietilene o poliuretano. Questa pelle esterna protegge gli strati interni dall'abrasione fisica, dall'ingresso di umidità, dalla radiazione solare ultravioletta e dall'esposizione chimica estrema in ambienti esterni difficili.
2. La fisica della trasmissione del segnale RF
La trasmissione in radiofrequenza implica correnti alternate ad alta- frequenza che oscillano rapidamente, creando campi elettromagnetici che possono facilmente irradiarsi o captare rumori vaganti se non gestiti da un'adeguata progettazione. I cavi aperti standard o le coppie di conduttori paralleli sono poco adatti per le trasmissioni ad alta-frequenza perché si comportano come antenne involontarie, perdendo preziosa energia di segnale e subendo un forte degrado a causa delle interferenze ambientali. Il cavo coassiale risolve brillantemente questo problema attraverso l'applicazione fisica del completo confinamento elettromagnetico.
Quando un segnale RF entra nel conduttore centrale di un cavo coassiale, genera un campo elettromagnetico che viaggia lungo la lunghezza del filo. Poiché lo schermo metallico esterno circonda completamente il conduttore centrale ad una distanza uniforme, i campi elettrici e magnetici associati al segnale sono limitati interamente allo spazio all'interno dell'isolante dielettrico situato tra il nucleo interno e lo schermo esterno. Inoltre, qualsiasi rumore elettromagnetico esterno proveniente da linee elettriche, trasmettitori radio o macchinari industriali colpisce la schermatura intrecciata esterna e viene messo a terra in modo sicuro o riflesso lontano, impedendogli di penetrare nel nucleo e corrompere il flusso di dati.
Un altro concetto fondamentale nella trasmissione RF su un cavo coassiale è l'impedenza caratteristica, misurata in ohm (Ohm). L'impedenza rappresenta l'opposizione totale che una linea di trasmissione presenta alla corrente alternata. Mantenere un'impedenza costante e controllata-più comunemente standardizzata a 50 Ohm o 75 Ohm per l'intera lunghezza del cavo e dell'hardware collegato-è vitale per le prestazioni del sistema. Se si verifica un disadattamento di impedenza, una parte dell'energia RF viaggiante si rifletterà all'indietro verso la sorgente anziché raggiungere il carico di destinazione. Questa riflessione crea onde stazionarie, degrada la qualità del segnale, riduce l'efficienza energetica e, in ambienti radio ad alta-potenza, può generare calore in eccesso che danneggia in modo permanente l'hardware sensibile del trasmettitore.
3. Classificazioni, standard di impedenza e varianti di cavi
I cavi coassiali non sono un prodotto-taglia-adatto-a tutti; sono progettati in classi distinte in base alla frequenza operativa, alle dimensioni fisiche, alla capacità di gestione della potenza-e ai valori di impedenza. Per un tecnico, un progettista di sistema o un ingegnere RF, selezionare la variante di cavo corretta è essenziale per garantire prestazioni ottimali del sistema ed evitare catastrofiche riflessioni del segnale.
I due standard di impedenza primari che dominano l'industria globale sono 50 Ohm e 75 Ohm:
Cavi coassiali da 50 Ohm:Sono progettati principalmente per la trasmissione di dati, le comunicazioni wireless, i sistemi radio bidirezionali-, le apparecchiature GPS e gli amplificatori di segnale commerciali. L'impedenza nominale di 50 Ohm fornisce l'equilibrio ideale tra bassa attenuazione del segnale ed elevata capacità di gestione della potenza-, rendendolo lo standard universale per trasmettitori e antenne a radiofrequenza. Esempi popolari includono il tradizionale RG-58 così come le moderne varianti a basse perdite come la serie LMR (come LMR-240 e LMR-400).
Cavi coassiali da 75 Ohm:Questi sono ottimizzati per la distribuzione video, la televisione via cavo (CATV), i feed televisivi via satellite e la fornitura di Internet a banda larga. Poiché i segnali video e di trasmissione danno priorità a una perdita minima di segnale su lunghe corse passive piuttosto che a un'elevata-gestione della potenza, la geometria da 75 Ohm (esemplificata dai cavi RG-6 e RG-59) previene il degrado dell'immagine e mantiene pulita l'integrità del canale nelle reti di distribuzione residenziali e commerciali.
Oltre alle differenze di impedenza, i cavi coassiali variano ampiamente in base al calibro fisico. I cavi più spessi presentano conduttori centrali più grandi e isolanti dielettrici più spessi, che riducono drasticamente l'attenuazione del segnale (perdita di segnale sulla distanza) per cavi lunghi, sebbene sacrifichino la flessibilità fisica. Al contrario, i cavi più sottili sono altamente flessibili e facili da instradare attraverso spazi ristretti o all’interno dei veicoli, ma soffrono di tassi di attenuazione più elevati su campate estese.
4. Vantaggi e limiti operativi
Sebbene la tecnologia dei cavi coassiali sia maturata in quasi un secolo di sviluppo continuo, continua a detenere una posizione dominante in molti settori delle comunicazioni grazie a una miscela unica di vantaggi strutturali e operativi. Tuttavia, i progettisti del sistema devono tenere conto anche dei suoi limiti fisici intrinseci quando pianificano implementazioni su larga-scala.
I principali vantaggi derivanti dall'utilizzo di un cavo coassiale includono:
Schermatura elettromagnetica superiore:Il design concentrico chiuso offre una protezione eccezionale contro le interferenze elettromagnetiche e di radiofrequenza esterne, garantendo una trasmissione dati pulita anche in ambienti industriali rumorosi.
Supporto per larghezza di banda e frequenza elevate:Le moderne configurazioni coassiali possono trasportare in modo efficiente segnali ad alta-frequenza che si estendono ben nella gamma dei gigahertz, gestendo comodamente video multi-canale e dati ad alta-velocità.
Durata e robustezza meccanica:Protetti da robusti rivestimenti esterni polimerici e robuste trecce metalliche, i cavi coassiali resistono molto bene agli agenti atmosferici esterni, all'interramento diretto e allo stress fisico.
Costo-Efficacia:Rispetto alle guide d'onda specializzate o alle lunghe tratte di infrastrutture attive in fibra ottica, il cablaggio coassiale fornisce una soluzione conveniente e altamente affidabile per la distribuzione RF e video locale.
Nonostante questi punti di forza, i cavi coassiali presentano notevoli limitazioni:
Attenuazione del segnale sulla distanza:Man mano che i segnali ad alta-frequenza viaggiano attraverso il conduttore centrale e il mezzo dielettrico, subiscono una progressiva perdita di energia. La perdita di segnale aumenta esponenzialmente con frequenze più alte e cavi più lunghi, spesso richiedendo amplificatori o ripetitori di segnale.
Ingombro fisico e rigidità:I cavi coassiali ad alte-prestazioni possono essere spessi, rigidi e pesanti, rendendo impegnativo il percorso complesso attraverso condotti stretti di edifici o armadi angusti di apparecchiature.
Vulnerabilità ai danni da umidità:Se il rivestimento protettivo esterno subisce uno strappo o una foratura, l'umidità può penetrare nella schermatura intrecciata attraverso l'azione capillare, provocando corrosione interna, variazioni di impedenza ed eventuali guasti del cavo.
5. Applicazioni moderne e migliori pratiche di manutenzione
Oggi, le applicazioni per l’architettura dei cavi coassiali abbracciano un’enorme varietà di settori tecnologici. Nelle telecomunicazioni, rimangono il mezzo principale per la consegna della banda larga nell'ultimo-miglio, collegando i nodi di distribuzione di quartiere direttamente ai modem via cavo residenziali. Nel settore radiotelevisivo, robuste linee coassiali collegano i controlli principali degli studi televisivi alle torri di trasmissione ad alta-potenza. Inoltre, le agenzie di pubblica sicurezza, gli operatori marittimi e i sistemi di comunicazione aeronautica dipendono interamente da collegamenti coassiali rinforzati per collegare i ricetrasmettitori alle antenne -montate sui veicoli o alle stazioni base.

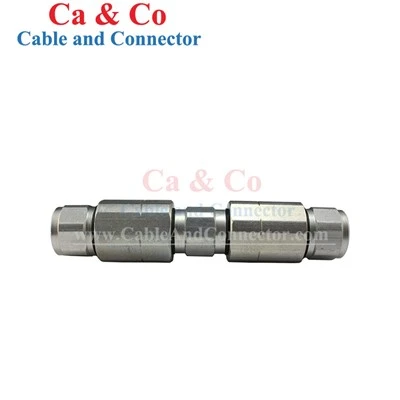

Per garantire che una rete di cavi coassiali funzioni alla massima efficienza, sono fondamentali protocolli di installazione e manutenzione adeguati. I tecnici devono rispettare rigorosamente il raggio di curvatura minimo specificato dal produttore durante l'installazione; pizzicare o piegare bruscamente un cavo deforma l'isolante dielettrico interno, alterando l'impedenza caratteristica e provocando riflessioni indesiderate del segnale. Inoltre, per preservare la continuità della schermatura, è obbligatorio selezionare i connettori di accoppiamento appropriati-come connettori filettati di tipo F-per sistemi televisivi o connettori-avvitati SMA e BNC per strumenti di test RF e apparecchiature radio-. Infine, l'utilizzo di apparecchiature di test professionali come un misuratore del rapporto delle onde stazionarie (SWR) o un -riflettometro nel dominio del tempo (TDR) dopo l'installazione- garantisce che l'intera linea di trasmissione sia adeguatamente abbinata, ponendo fine a potenziali errori di prestazione prima che compromettano la rete.
Conclusione
Il cavo coassiale rappresenta un trionfo dell’ingegneria elettrica, colmando il divario tra la generazione di dati elettronici grezzi e la propagazione wireless. Grazie alla padronanza del delicato equilibrio tra geometria concentrica, separazione dielettrica e schermatura metallica, questa tecnologia offre da decenni una trasmissione affidabile e a bassa-perdita di segnali in radiofrequenza in un'incredibile gamma di settori.
Comprendere i principi fondamentali del cavo coassiale-che vanno dalla sua anatomia interna stratificata e la fisica dell'adattamento dell'impedenza alle differenze pratiche tra le varianti da 50 Ohm e 75 Ohm-consente a ingegneri, tecnici e appassionati di tecnologia di progettare sistemi di comunicazione robusti. Man mano che le frequenze di comunicazione aumentano e le richieste di dati continuano a evolversi, la selezione, l'installazione e la manutenzione ponderate di infrastrutture coassiali di alta-qualità garantiranno che le nostre reti globali rimangano chiare, stabili e profondamente connesse per gli anni a venire.
