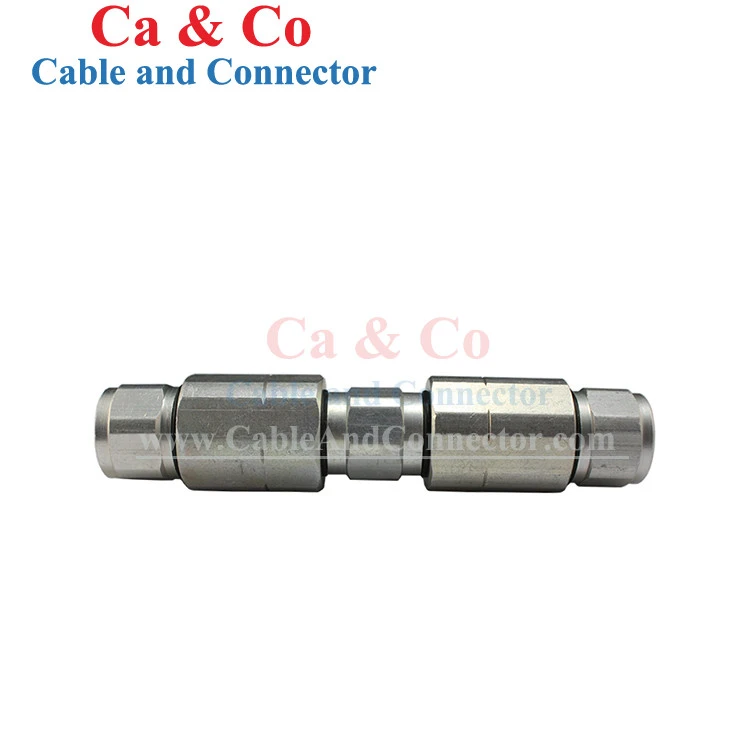

Il connettore di giunzione 320 è un connettore per cavo coassiale in alluminio per la giunzione di cavi coassiali in alluminio 320 nei sistemi di trasmissione RF e di rete via cavo. Utilizza una struttura in alluminio e POM per fornire la connessione conduttiva e l'isolamento elettrico necessari per la giunzione dei cavi.
Specifica
|
Tipo di prodotto |
Connettore di giunzione 320 |
|
Modello CA&CO |
CAC-320-SPLI |
|
Gamma di frequenza |
CC~1000 MHz |
|
Tensione di lavoro |
335 V massimo |
|
Resistere alla tensione |
170 V efficace |
|
Contatto del centro |
Inferiore o uguale a 10 mΩ |
|
Contatto esterno |
Inferiore o uguale a 5 mΩ |
|
Resistenza di isolamento |
Maggiore o uguale a 1000 MΩ |
|
Durabilità (accoppiamento) |
Maggiore o uguale a 500 cicli |
|
Norma applicabile |
CEI 60169-24 |
|
Materiale |
Alluminio+POM |
|
Temp. Allineare |
-35~+60 gradi |
Costruzione di giunzioni compatte
Corpo del connettore in alluminio
Il corpo in alluminio costituisce la principale parte conduttiva e strutturale del connettore.
Componenti Isolanti in POM
I componenti POM forniscono l'isolamento tra le parti conduttive del connettore.
Struttura di giunzione integrata
I componenti conduttivi e isolanti sono assemblati in un unico connettore per la giunzione del cavo coassiale.
Prestazioni elettriche affidabili
Contatto elettrico a bassa-resistenza:La resistenza del contatto centrale è inferiore o uguale a 10 mΩ, mentre la resistenza del contatto esterno è inferiore o uguale a 5 mΩ, contribuendo a ridurre al minimo la perdita elettrica nei punti di connessione.
Alta resistenza di isolamento:Il connettore fornisce una resistenza di isolamento maggiore o uguale a 1000 MΩ per mantenere la separazione elettrica tra i componenti conduttivi.
Gamma di frequenze CC–1000 MHz:Il connettore funziona da CC a 1000 MHz, coprendo la gamma di frequenza specificata per i sistemi di cavi RF compatibili.
500+ Cicli di accoppiamento:Il connettore è valutato per almeno 500 cicli di accoppiamento, supportando connessioni e disconnessioni ripetute durante l'assistenza e la manutenzione.
OEM e personalizzazione
La personalizzazione è disponibile per ordini che richiedono specifiche o identificazione del prodotto oltre la configurazione standard.
Configurazione prodotto -Le dimensioni personalizzate o le configurazioni dei componenti possono essere valutate rispetto ai disegni del cliente e ai requisiti dei cavi.
Requisiti materiali -Le specifiche dei materiali alternativi possono essere esaminate per requisiti applicativi specifici.
Identificazione del prodotto -Ove applicabile, è possibile aggiungere codici prodotto del cliente, codici modello o altri contrassegni richiesti.
Confezione OEM -Per gli ordini all'ingrosso è possibile organizzare etichette, quantità di imballaggio e istruzioni di imballaggio specifiche del cliente-.
Revisione tecnica -Disegni, campioni o specifiche dei cavi possono essere presentati per la valutazione prima della produzione.
Controllo qualità
Ispezione del materiale in entrata:I componenti in alluminio e POM vengono controllati per quanto riguarda le condizioni dei materiali, l'aspetto e le specifiche richieste prima di entrare in produzione.
Controllo dimensionale:Le dimensioni chiave e le superfici di accoppiamento vengono controllate durante la produzione per identificare le deviazioni dimensionali prima dell'assemblaggio.
Ispezione dell'assemblaggio:Gli assemblatori verificano la posizione e l'adattamento dei componenti conduttivi e isolanti durante l'assemblaggio del connettore.
Test elettrici:I connettori finiti vengono controllati per le caratteristiche elettriche rilevanti, comprese le prestazioni di contatto e isolamento.
Ispezione finale:Le unità completate vengono ispezionate per quanto riguarda l'aspetto, le condizioni di assemblaggio e l'identificazione del prodotto prima dell'imballaggio.
Installazione e manutenzione
Preparazione del cavo -Preparare l'estremità del cavo in base ai requisiti di terminazione specificati del connettore prima del montaggio.
Allineamento dei componenti -Posizionare correttamente i componenti del cavo e del connettore prima di fissare la connessione.
Protezione della connessione -Completare l'assemblaggio secondo la procedura di installazione applicabile per mantenere un contatto corretto.
Controllo post-installazione -Ispezionare il collegamento completato per verificare il corretto assemblaggio, il fissaggio e eventuali danni visibili.
Manutenzione -Durante la riparazione o la sostituzione del cavo, ispezionare il connettore e l'estremità del cavo prima del riassemblaggio o della sostituzione dei componenti.
Imballaggio e consegna
Imballaggio individuale -Ogni connettore è imballato separatamente per proteggere il prodotto durante la movimentazione e il trasporto.
Cartoni sfusi -I prodotti sono imballati in imballaggi interni e cartoni per l'esportazione in base alla quantità dell'ordine e ai requisiti di spedizione.
Identificazione del cartone -Modello, quantità, informazioni sul lotto e contrassegni di spedizione del cliente possono essere inclusi sui cartoni esterni.
Esporta documenti -Fatture commerciali, distinte di carico, certificati di origine e altri documenti richiesti possono essere preparati in base all'ordine.
Pianificazione della consegna -I programmi di produzione e spedizione vengono confermati in base alla quantità dell'ordine e ai requisiti di consegna concordati.
Domande frequenti
D: Posso ordinare un campione prima di effettuare un ordine all'ingrosso?
R: Sì. È possibile organizzare campioni per i clienti che desiderano verificare l'idoneità del prodotto e l'idoneità all'applicazione prima di un acquisto in blocco.
D: Qual è il MOQ per il connettore di giunzione 320?
R: Il MOQ dipende dalla quantità dell'ordine e dai requisiti di imballaggio. Contattaci con la quantità richiesta per la conferma.
D: Qual è il tempo di consegna per gli ordini all'ingrosso?
R: Il tempo di consegna dipende dalla quantità dell'ordine e dalla programmazione della produzione. Il tempo di consegna confermato può essere fornito con il preventivo.
D: Come posso verificare se il connettore è adatto al mio cavo?
A: Fornisci il modello del cavo, le specifiche, le dimensioni o il disegno tecnico. La compatibilità può essere verificata prima di ordinare.
D: Posso inviare un campione di cavo per la valutazione della compatibilità?
R: Sì. È possibile fornire un campione di cavo o specifiche dettagliate del cavo per la valutazione tecnica quando è necessario confermare la compatibilità.
D: Questo prodotto è adatto alla sostituzione di un connettore esistente?
R: La compatibilità deve essere confermata in base al cavo esistente, alle dimensioni del connettore e ai requisiti dell'applicazione. Fornire i dettagli del prodotto esistente consente una valutazione più accurata.
D: Posso effettuare un ordine di prova prima dell'acquisto regolare?
R: Gli ordini di prova possono essere discussi in base alla quantità richiesta, alla configurazione del prodotto e alla destinazione di consegna.
D: Supportate la fornitura ricorrente per distributori e progetti?
R: Sì. La fornitura regolare può essere organizzata in base alle specifiche approvate, alla quantità dell'ordine e al programma di consegna.
D: Quali informazioni sono necessarie per un preventivo?
R: Fornire la quantità richiesta, le specifiche del cavo, la destinazione di consegna ed eventuali requisiti specifici di acquisto o imballaggio.
D: Potete fornire un preventivo basato sulla domanda annuale?
R: Sì. Per gli acquisti pianificati o ricorrenti, fornire la quantità annua stimata può aiutarci a valutare l'organizzazione adeguata della produzione e della fornitura.
