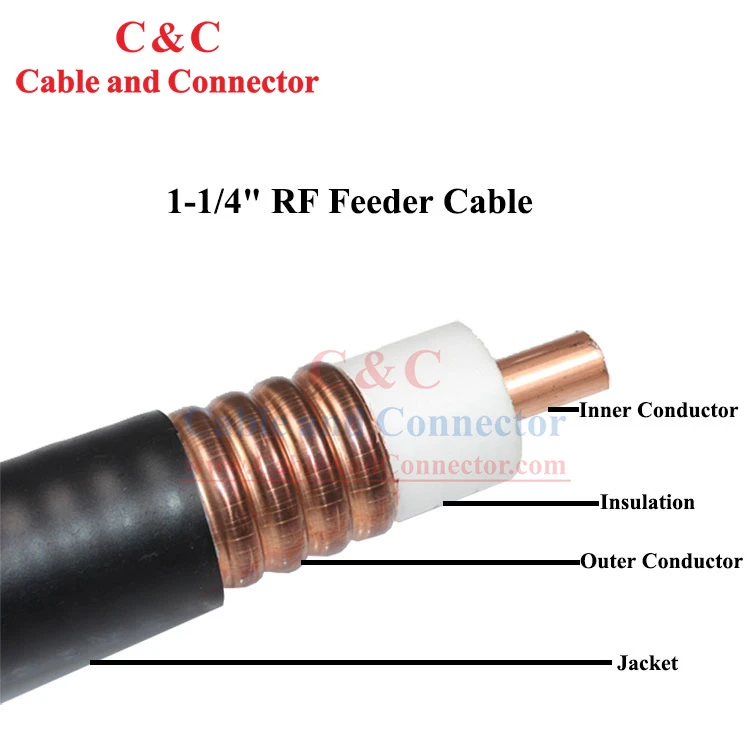

Cavo di alimentazione Mc in rame

Il cavo di alimentazione MC in rame è progettato per la trasmissione di segnali in radiofrequenza tra antenne, trasmettitori, ricevitori e apparecchiature di distribuzione RF. La sua struttura coassiale combina un conduttore interno in tubo di rame, un dielettrico in PE espanso, un conduttore esterno in rame ondulato anulare e una guaina in LLDPE o PE ignifugo-per fornire impedenza controllata, trasmissione RF stabile e protezione meccanica.

Impedenza stabile di 50Ω
La struttura coassiale mantiene un percorso di trasmissione controllato da 50 Ω, mentre il dielettrico in PE espanso mantiene costante la spaziatura dei conduttori per un'impedenza stabile.

Bassa attenuazione del segnale
I conduttori in rame e il dielettrico in PE espanso sono progettati per ridurre al minimo la perdita di trasmissione RF nell'intervallo di frequenza specificato, contribuendo a mantenere la potenza del segnale per tutta la lunghezza dell'alimentatore.

VSWR basso
La struttura coassiale uniforme riduce la riflessione del segnale e supporta un efficiente trasferimento di potenza RF tra le apparecchiature collegate.

Conduttore interno del tubo di rame
Il tubo di rame fornisce un percorso di trasmissione RF conduttivo con dimensioni controllate per prestazioni elettriche costanti.

Dielettrico in PE espanso
Lo strato in PE espanso mantiene la separazione tra i conduttori contribuendo allo stesso tempo all'impedenza e alle caratteristiche di trasmissione del cavo.

Conduttore esterno in rame ondulato anulare
Il tubo di rame corrugato fornisce una schermatura continua consentendo al cavo di piegarsi durante l'installazione senza compromettere la struttura coassiale.

Rivestimento in LLDPE o-PE ignifugo
La guaina esterna protegge il cavo dalla manipolazione e dall'esposizione all'installazione. LLDPE è fornito per la costruzione standard, mentre il PE-ignifugo è disponibile laddove si applicano ulteriori requisiti di prestazione-antincendio.

Costruzione ondulata flessibile
Il conduttore esterno ondulato anulare consente una flessione controllata durante l'instradamento, rendendo il cavo più facile da maneggiare intorno alle apparecchiature e ai punti di installazione.

Protezione meccanica
Il conduttore esterno in rame e la guaina in PE forniscono protezione alla struttura di trasmissione interna durante il tiro, la movimentazione e l'installazione del cavo.

Costruzione adattata alla temperatura-
Il cavo è progettato con intervalli di temperatura di conservazione, installazione e funzionamento definiti per supportare l'uso in condizioni ambientali variabili.

Ispezione dei conduttori in rame
I materiali dei tubi di rame vengono ispezionati per verificarne la consistenza dimensionale, le condizioni della superficie e la qualità dei materiali prima di entrare nella produzione dei cavi. Le dimensioni del conduttore sono controllate per mantenere la struttura coassiale progettata.

Controllo dell'estrusione dielettrica
Il dielettrico in PE espanso è prodotto attorno al conduttore interno con dimensioni e uniformità controllate. Lo strato dielettrico viene ispezionato per garantire una separazione coerente tra i conduttori interni ed esterni.

Formatura di conduttori ondulati
Il conduttore esterno in rame è formato in una struttura ondulata anulare attorno al dielettrico. L'ispezione della produzione si concentra sul diametro formato, sulle condizioni dell'ondulazione e sull'integrità della superficie.

Estrusione di rivestimento
Il rivestimento in LLDPE o PE ignifugo-viene estruso sulla struttura coassiale completata. Le dimensioni della guaina, le condizioni della superficie e l'identificazione del cavo vengono controllate durante la produzione.

Test dei cavi terminato
Il cavo finito viene ispezionato per verificare le principali caratteristiche elettriche, dimensionali e meccaniche prima della spedizione. L'ispezione relativa alla RF- può includere test di impedenza, attenuazione e VSWR, insieme alla resistenza del conduttore e ai controlli dimensionali del cavo finito.

Ispezione finale
Prima dell'imballaggio, il cavo finito viene controllato per quanto riguarda l'aspetto, la marcatura, le dimensioni, la lunghezza dell'imballaggio e l'identificazione del prodotto per garantire che il cavo fornito corrisponda ai requisiti di produzione e di ordine.

La chiara identificazione del prodotto aiuta appaltatori, distributori e team di progetto a gestire i cavi durante lo stoccaggio e l'installazione. I contrassegni su cavi e tamburi possono essere utilizzati per identificare il tipo di cavo, le specifiche del prodotto, le informazioni sulla produzione e i dettagli di spedizione.

Per gli ordini di progetto, l'identificazione del prodotto e le informazioni sull'imballaggio possono essere coordinate con i requisiti di acquisto e inventario del cliente, ove applicabile.

Il prodotto soddisfa i requisiti RoHS applicabili per le sostanze soggette a restrizioni. Le informazioni sulla conformità RoHS possono essere fornite come parte della documentazione tecnica richiesta per la qualificazione del cliente, l'approvazione del progetto e i registri degli appalti.

Lunghezza imballaggio standard -500 m di cavo per tamburo di legno per il trasporto di materiali sfusi e l'installazione di progetti.

Protezione cavi -Il cavo è avvolto saldamente sul tamburo per ridurre la deformazione e i danni da manipolazione durante il trasporto.

Distribuzione semplice -L'imballaggio del tamburo supporta lo svolgimento controllato del cavo durante l'installazione e aiuta a ridurre la gestione non necessaria dei cavi.

Identificazione del tamburo -Le specifiche del prodotto e le informazioni sulla spedizione possono essere contrassegnate sul tamburo per la ricezione e la gestione dell'inventario.

Confezione del progetto -È possibile discutere lunghezze di cavo personalizzate o requisiti di imballaggio per ordini all'ingrosso e di progetto.
